城域专线OTN承载网络与SDH融合组网

时间:2021-11-02 作者:lylunwen 所属分类:杂志社官网 点击:142次

关键词:论文发表,期刊论文,职称论文,电子论文发表

    城域高品质专线OTN承载网络与本地SDH网络融合组网,实现城域内政企承载网络的优势互补,网络平滑迭代演进,支撑政企业务发展。

    关键词:OTN;SDH;承载网
  1研究背景

  在政企专网的发展过程中,SDH网络作为硬管道专线的开创者创造了辉煌,但随着网络技术不断发展,客户对于业务诉求也不断增高,SDH网络面临着多方面问题。通过与国内外多家运营商交流发现,SDH网络普遍面临着以下问题:一是SDH设备生命周期将尽,网络风险高。国外某运营商70%以上的SDH设备运行超10年,网络故障风险高;同时老旧设备耗光纤,是波分的80倍;存在备件风险。二是SDH设备体积大。80%以上的设备承载着大量小颗粒的E1,STM-1业务,且这种老旧SDH都是15U、20U的大设备,耗费了大量机房空间;同等业务容量,SDH设备体积是WDM设备的5~15倍。三是SDH设备功耗高。某运营商对现网SDH设备与WDM设备功耗做了个对比,SDH设备的耗电量大约是WDM设备的5倍。在板卡功耗对比上,SDH板集成度低,但其西板卡平均功耗仍是波分板卡的2倍以上;同时,还存在大量SDH设备空转,因各种无人维护等原因,但运营商对于上电设备不敢直接关停,怕影响现网业务,所以,每因设备空转造成30%左右的电费浪费。四是小颗粒TDM业务短期内无法消亡。SDH网络价值是在逐年下降,不支持>10G及以上新业务接入。但E1、STM-1等TDM业务承载的PSTN、2G以及高价值专线业务还将长期存在,所以这些业务需要迁移。硬管道专线一直在为解决问题而不断演进,运营商也一直关注着这些问题,并努力通过现网分析,新技术的引进来解决SDH的困境。

  2某地市电信高品质专线承载网络问题分析

  中国电信干线传输网络通过近些年的演进,企业上云等高价值专线承载网络,已经由SDH网络逐步平滑演进迭代至OTN网络。某地市电信分公司2019年建设了8个节点的城域高品质专线OTN承载网络,搭建了政企OTN承载网络的骨干架构,但2019年建设的节点主要在市区,只覆盖了3个县城,覆盖深度和广度严重不足,难以接应规模化的专线业务。该地市电信分公司SDH网络经过多年的建设,已经形成了覆盖全市的专线承载网络;但是该地市电信分公司SDH网络已经停止扩容,SDH城域核心环时隙资源严重不足,端口资源紧张,无法应对客户上云和专线提速的承载需求。通过针对性分析,该地市电信分公司城域高品质专线承载网络当前主要有以下几个问题:一是SDH设备老旧:SDH网络核心层设备,在网10年以上,已到生命周期的末期,承载专线业务存在一定的风险。二是SDH设备资源不足:SDH网络已停止扩容,时隙和端口资源严重不足,大带宽业务接应困难。三是专线OTN网络覆盖不足:该地市电信目前只有8个节点,远未达到SDH的覆盖规模,业务接应尚存在一定的难度。四是专线OTN板卡配置单一:2019年建设的专线OTN承载网络,只配置了三混线卡和OTN支路板,MSTP类型专线接应困难。

  3某地市电信高品质专线承载网络现状及方案分析

  3.1网络现状及分析

  某地市电信分公司SDH网络(目前主要承载政企业务,基站已经由IPRAN承载)设备共计1238端,网络存量较大。但该地市高品质专线OTN承载网络目前市区只有5个节点和县区3个节点,且尚未覆盖至综合业务接入区,当前覆盖严重不足。而且专线OTN网络和SDH网络相对独立,基于当前网络现状和专线业务承载需求,两张网络独自接应专线业务均存在一定的难度。某地市电信专线OTN网络和SDH网络设备规模对比如表1所示。SDH网络主要通过SDH类单板、PDH类单板和EoS类单板承载政企业务,其中100M以下的专线业务占SDH网络的90%以上,受限于时隙资源总数在云网融合和带宽提速的大背景下业务接应困难。专线OTN网络可以处理ODU、VC和PKT平面的任意速率,具有足够的电交叉容量,可以保证海量业务的无阻自由交叉调度,在当前覆盖不足和板卡配置有限的现实情况下,受限于投资难以在短期内形成广覆盖和自由业务接应的承载网络。该地市电信分公司SDH网络核心层建设时间较早,且时隙和端口资源严重不足,接入环路端口和时隙资源相对充裕。专线OTN网络目前只建设了部分核心机楼,节点与SDH核心层重叠,但是覆盖的深度和广度严重不足。通过对以上两个问题的分析,结合专线硬管道的发展方向,该地市电信分公司的专线OTN网络与SDH网络融合,实现优势互补,可以在当前阶段高效接入各种政企业务,满足云网融合的时代要求,保持在企业上云和政企专线的高竞争力。

  3.2网络部署方案

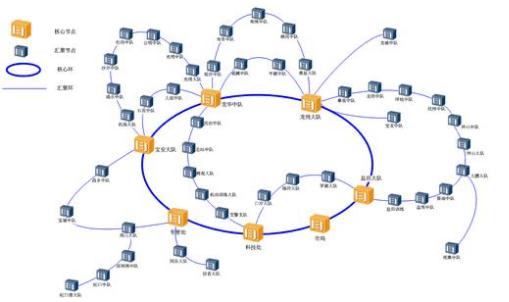

  结合该地市电信分公司专线OTN承载网络与SDH网络核心层节点重合的现状,采用城域高品质专线OTN承载网络与本地SDH网络融合组网的方式,进行优势互补可以满足专线和企业上云的业务需求,保持专线承载网络的竞争力,最终实现OTN网络对SDH网络的替代,网络迭代演进方案如图1所示。某地市电信分公司在枢纽楼机房设置有4台SDH核心设备和两套OTN设备共同负责全市专线业务的调度,其中两套OTN设备是未来几年云网运营的核心设备,SDH网络将逐步退网,专线OTN和SDH网络核心调度设备网络组网现状如图2所示:该地市电信分公司专线OTN网络新建两台打散对接设备,采用旁挂的方式挂接在城域专线OTN核心调度设备,该对设备划分OTN域和SDH域,通过SDH域完成OTN网络与SDH网络的桥接,即可实现专线OTN网络借助已有SDH网络快速实现全市的覆盖。为了便于业务调度,新增对接打散设备分别与该地市电信分公司SDH网络核心调度及省干对接设备对接组网,网络组网拓扑如图3所示:

  4结束语

  某地市电信分公司2020年6月通过对专线OTN承载网络的改造,采用OTN核心层设备与SDH核心层设备桥接的方式,借助SDH网络广覆盖的优势,以较低的成本,很好的解决了OTN网络覆盖深度和广度不足的问题,同时由于OTN骨干设备在大带宽需求区域按需布局,满足企业上云和专线提速等大带宽业务的接入需求,有力支撑了政企业务的发展。同时,由于SDH网络向OTN网络演进是网络发展方向,除核心层对接外,汇聚层应尽量控制桥接节点的数量,并应采用旁挂桥接的方式,而不能将OTN设备拆环加点至SDH环路当中。从网络发展的趋势来看,随着政务上云、数字货币等的进展,高端政企客户的精品专线业务也从组网专线向云专线演进,云网融合、云网一体化要求更高的带宽、更低的时延和更小的丢包,从业务发展的角度来看,OTN网络的扁平化、智能化、硬管道以及和云池对接的便利性等特性,也将助力SDH网络发挥余热,两者协同,将会构筑电信硬管道专线的护城河。

  参考文献

  [1]中国电信集团公司.基于分组增强型OTN技术的传输网络发展及建设指引[Z].2017.

  [2]中国CTNet2025网络重构开放实验室.5G时代光传送网技术白皮书[Z].2017.

  [3]GB/T51242-2017.同步数字体系(SDH)光纤传输系统工程设计规范(附条文说明)[S].2018-01-01.

  [4]YD5208-2014.光传送网(OTN)工程设计暂行规定[S].2014-07-01.
